組み立て手順

1 部品の確認

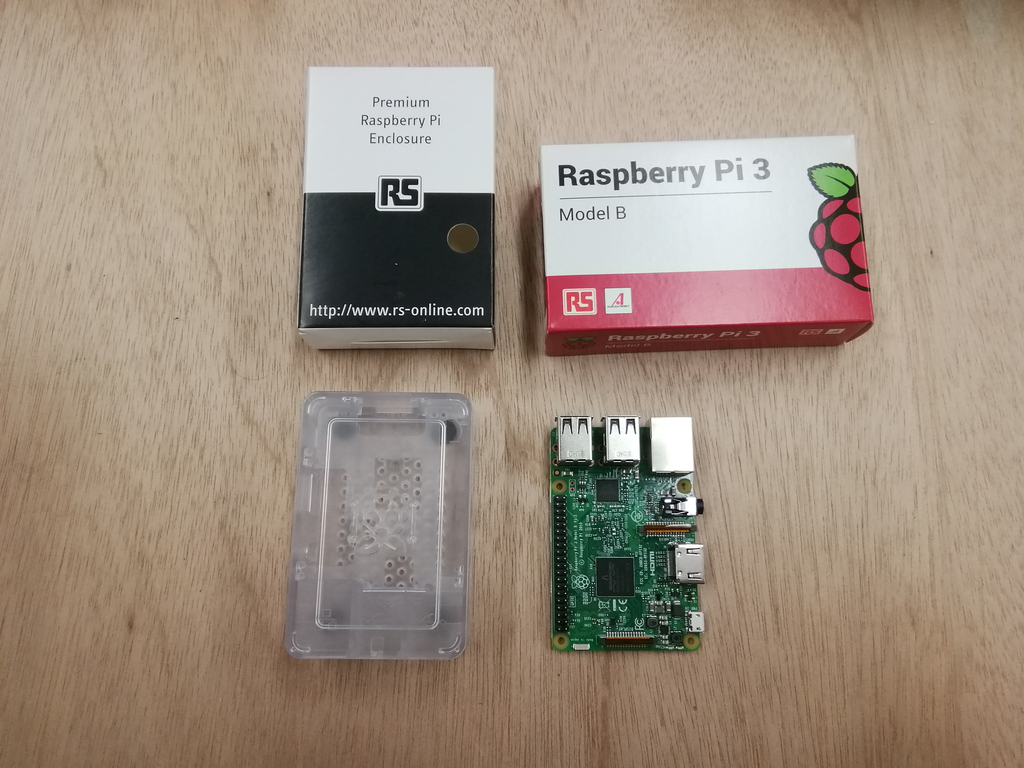

1. Raspberry Pi 3
2. Raspberry Pi 3ケース
3. チューナー
4. プリアンプ
5. SMAP-BNCPコネクタ
6. BNCP-NPコネクタ
7. 電池ボックス
8. モバイルバッテリー
9. 充電池[8本]
10. 電源用USBケーブル
11. LANケーブル
12. 同軸ケーブル
13. QFHアンテナ

• Raspberry Pi 3

• Raspberry Pi 3 ケース



• SDRチューナー



• プリアンプ



• SMAP-BNCPコネクタ



• BNCP-NPコネクタ



• 電池ボックス



• モバイルバッテリー



• 電池[計8本]



• 電源用USBケーブル[TypeA-microB]



• LANケーブル



• 同軸ケーブル



2 Raspberry Pi 3の準備

1. Raspberry PiにSDカードを挿入します。



2. ケースの下部を開け、Raspberry Piをセットします。







3 チューナー、アンプのセット

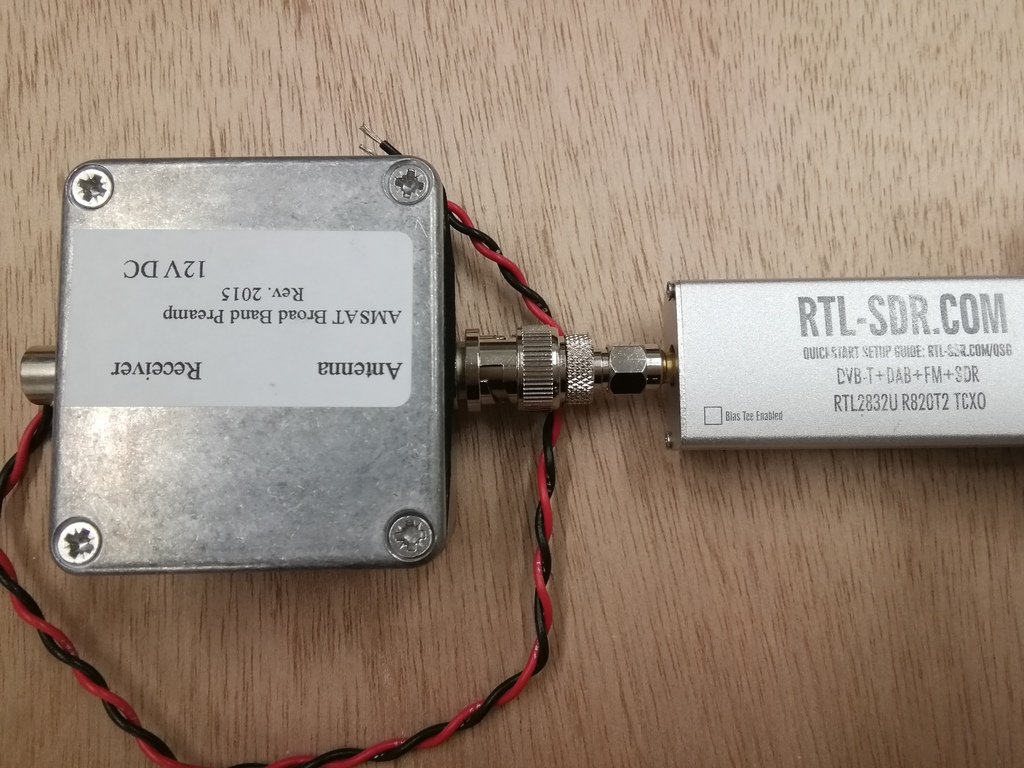

1. Raspberry PiのUSBポートの下段にSDRチューナーを挿入します。



2. チューナーにSMAP-BNCP コネクタのSMA-Pを接続します。



3. チューナーに接続したコネクタの逆端にプリアンプに接続します。



4. プリアンプの先端にBNCP-NPコネクタのBNCPを接続します。



5. ここまでの全体図は下記のようになります。



4 電源の取り付け

1. 電池ボックスのケーブルを撚ります。



2. プリアンプのケーブルと電池ボックスのケーブルをはんだ付けします。



   ※導線のむき出し部分が干渉してショートしないように片方、もしくは両方に熱収縮チューブ等で被覆をしてください。

3. 電池ボックスに電池を入れます。

4. モバイルバッテリーをRaspberry Piに接続します。(本体のLEDが点灯し、Raspberry Piの電源が入ります。)



   ※"電源用"と書いてある袋に入ったケーブルを使用してください。

5. ここまでの全体図は下記のようになります。



5 仕上げ

1. アンテナをプリアンプのN-Pコネクタに接続します。プリアンプの端子は、アンテナ側端子と受信側端子が区別されています。「Antenna」側はアンテナへ、「Receiver」側は受信機に接続します。

2. 電池ボックスの蓋を閉めます。



3. 組み立てたものをケースに収納します。各部品にマジックテープを貼り付けます。貼り付けるマジックテープの量は調整してください。



4. アルミケースにも部品を置く位置に合わせてマジックテープを貼り付けます。

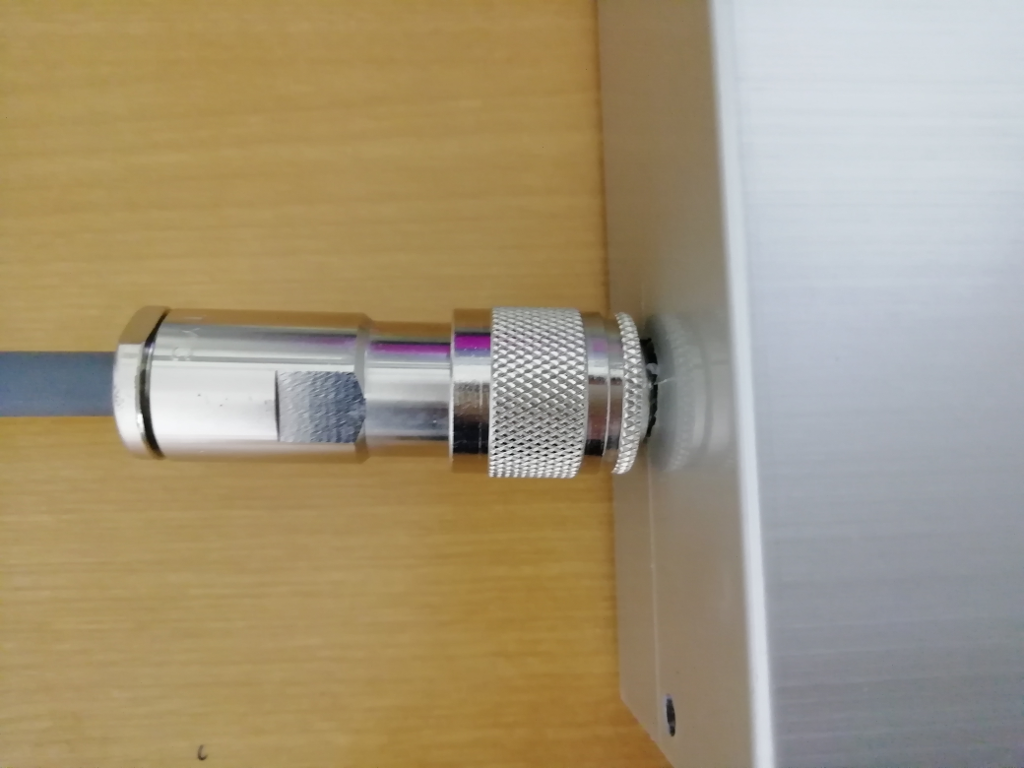

   BNCP-NPコネクタの位置が蓋の欠けた部分に合うように配置します。



5. プリアンプ、受信機への外来ノイズを低減するために、運用時には蓋を閉めることをお勧めします。



6. アンテナをポールに取り付け、受信機ボックスを設置する台座を用意すると持ち運びが容易です。ここで使用しているポールはホームセンターで入手できる塩化ビニールパイプのVP-25です。
